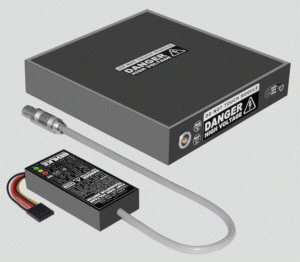

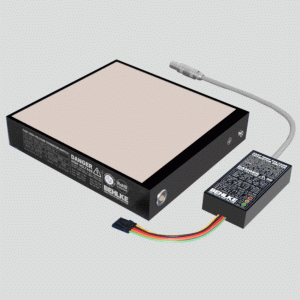

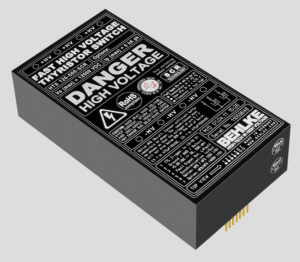

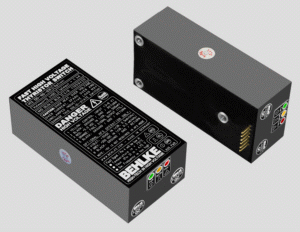

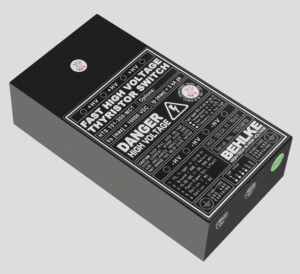

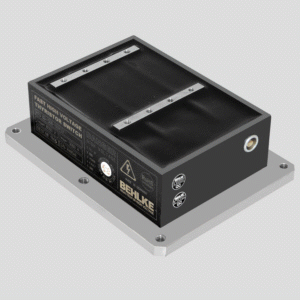

Product Group A - Fast thyristor switches for discharge purposes

방전 응용 분야 및 고속 고전압 FDA 환류 다이오드와 관련된 감쇠 정현파 진동 생성을 위한 견고하고 저렴한 HV 스위치

높은 피크 전류 성능

개별 게이트 드라이브가 포함된 다수의 단일 SCR로 인해 신뢰성 및 기대 수명 저하 없이 매우 높은 di/dt

과부하에 매우 강한 내구성

간단한 TTL 트리거 펄스(2-5V)를 통한 손쉬운 Firing

매우 컴팩트하고 가벼운 무게

다양한 냉각 옵션

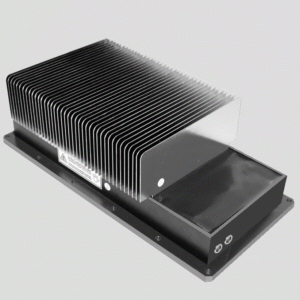

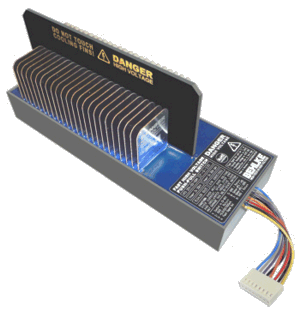

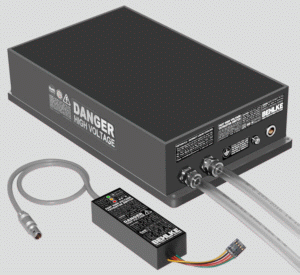

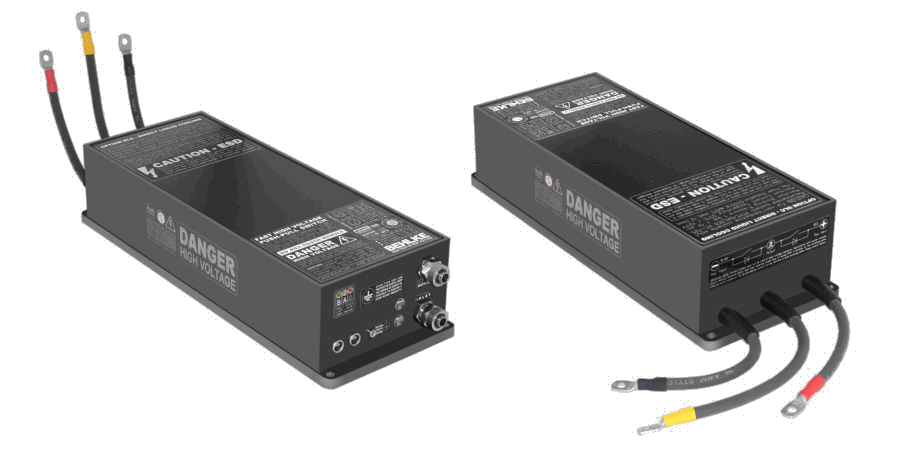

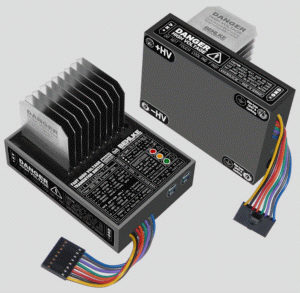

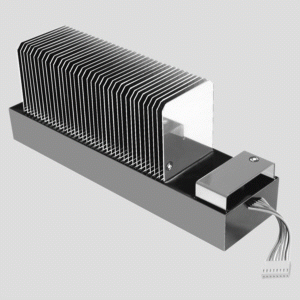

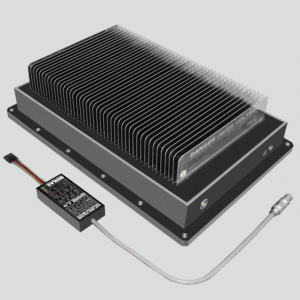

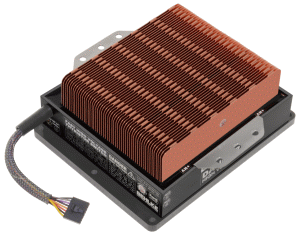

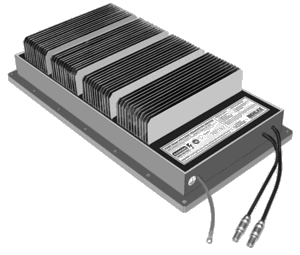

참고: dv/dt 및 di/dt 기능이 매우 제한된 기존 디스크 사이리스터 스위치와 달리 고속 Behlke 사이리스터 스위칭 모듈은 병렬 및 극단적인 dv/dt 및 di/dt가 단일 사이리스터에 대해 중요하지 않은 값으로 효율적으로 분할되도록 직렬로 연결됩니다. 모든 단일 사이리스터는 고도로 동기화되고 격리된 자체 게이트 드라이버에 의해 작동됩니다. 이는 매우 짧은 게이트 배선을 가능하게 하고 고전적인 사이리스터 스위치 설계에서 알려진 위험한 핫스팟을 방지합니다. Behlke 사이리스터 스위치는 물리적으로 가능한 최고 di/dt 및 dv/dt 속도와 측정 가능한 수명 감소 없이 가능한 최고 피크 전류에서 안전하게 작동할 수 있습니다. Behlke 사이리스터 스위치는 실제로 gate controlled 되며 고전압 부하 회로에서 firing energy를 draw하지 않습니다. 이를 통해 거의 0V(충분한 스냅인 전류 제공)에서 최대 작동 전압까지 아무런 제한 없이 안전하게 전환할 수 있습니다. 스위치는 최대 작동 전압의 최소 150%에 대해 절연되어 있으므로 큰 노력 없이 하이사이드 스위칭 애플리케이션을 실현할 수 있습니다. 특히 로우사이드 스위치 애플리케이션(예: 크로우바 회로)에서 비용과 구축 볼륨을 절약하기 위해 모든 Behlke 사이리스터 스위치는 선택적으로 사용 가능한 비대칭 절연(예: 양극은 200kV, 음극은 30kV입니다. 작동 전압에 관계없이 모든 사이리스터 스위치 모델에 대한 맞춤형 절연 전압 정격을 통해 특별한 절연 전압 요구 사항을 충족할 수 있습니다. "일반" 절연 전압 옵션 범위는 40kV ~ 200kV입니다(옵션 ISO-40, ISO-80, ISO-120 및 ISO-200). 요청 시 유럽 안전 표준에 따른 개별 "의료 인증"이 제공됩니다. 여러 Behlke 사이리스터 스위치를 병렬로 연결하기 위해 동기화 I/O가 장착되어 있습니다. 이 동기화 I/O는 과열 등의 오류 상태로 인해 하나의 스위치가 꺼진 경우 동기화 실행을 보장하고 다른 스위칭 모듈의 트리거 입력을 금지합니다. 모든 Behlke 사이리스터 스위치는 접지 냉각 플랜지(옵션 GCF), 니켈 도금 구리 냉각 핀(옵션 CF), CHARThite 냉각 핀(옵션 CF-GRA), 세라믹 냉각 핀(옵션 CF-CER)을 옵션으로 사용할 수 있습니다. 수냉식(옵션 ILC), 비전도성 냉각제용 직접 액체 냉각(옵션 DLC) 또는 세라믹 냉각 표면(옵션 CSS)이 포함됩니다.
